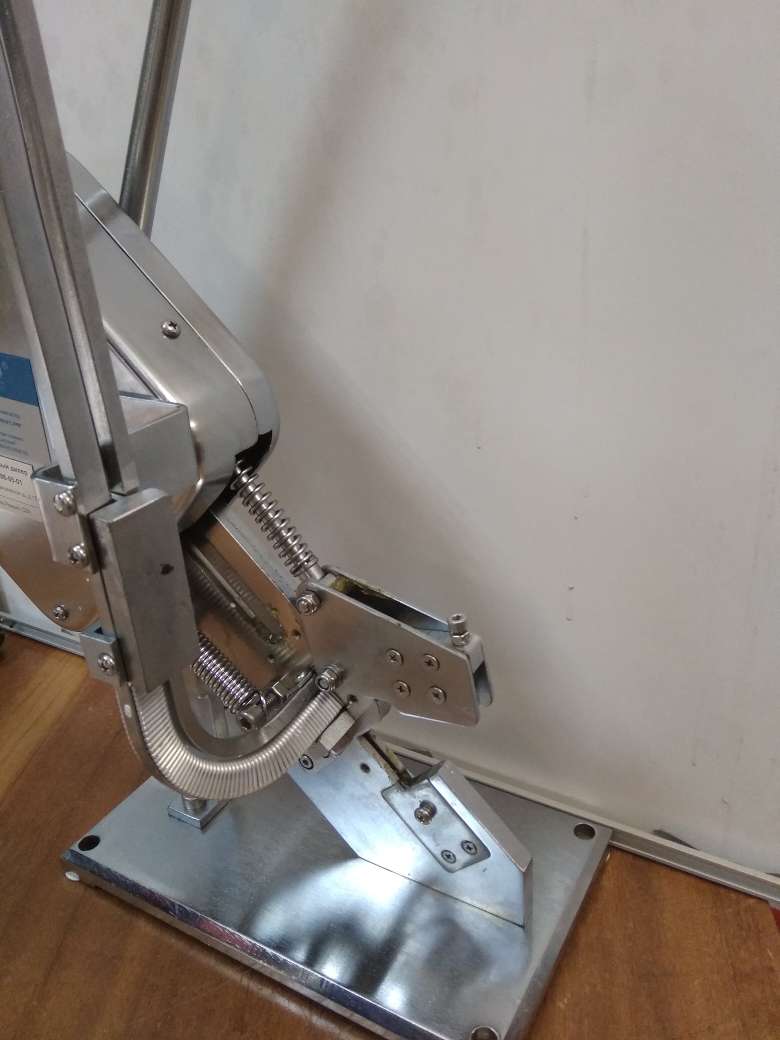

Клипсатор U ручной односкрепочный

Механический клипсатор

Ручные механические клипсаторы предназначены для клипсования U-образными клипсами и разрезания искусственных и натуральных оболочек и пакетов. Используются такие клипсаторы в колбасных цехах малой мощности, фермерских хозяйствах и других производствах с целью механизации процесса упаковки.

Состав изделия:

• основание
• магазин с грузиком
• рукоятка
• узел толкателя
• узел профилирующей матрицы

Порядок работы:

1. Закрепить основание на столе так, чтобы узел профилирующей матрицы выходил за край стола.
2. Снять грузик с направляющей магазина.
3. Установить клипсы , сверху установить грузик.
4. Перекрученный мешочек вставить в паз узла профилирующей матрицы и продвинуть за матрицу , установив его между направляющей и матрицей.
5. Держа верхнюю часть упаковки над узлом профилирующей матрицы нажимаем на рукоятку до упора. При этом клипса выходит из магазина и, продвигаемая толкателем, охватывает упаковку, упирается в матрицу и обжимает упаковку.
6. Заклипсованная шейка упаковки поворачивается вдоль своей оси на угол 450÷600 и перемещается вниз, освобождая паз между матрицей и направляющей.

Настройка и регулировка:

1. Распаковать, закрепить на столе.
2. Из магазина убрать клипсы и грузик.
3. Плавно нажать на рукоятку до упора (кронштейн с болтом на основании. Толкатель должен идти плавно и не касаться матрицы в конечном положении. В противном случае отрегулировать положением болта на упоре.
4. При прохождении наконечника толкателя он не должен задевать направляющую (регулировать положение ослабив винты.

По этой ссылке можно приобрести клипсы.

ВНИМАНИЕ!
Нельзя повторно использовать клипсы. Выдавленная из магазина толкателем клипса должна быть заклипсована и (или) извлечена из паза. В противном случае она будет сминаться последующей клипсой, а не толкателем, что приведет к забиванию тракта, налипанию частиц клипсы в пазу клипсатора (очистить тракт). Использовать только указанный тип клипс.
